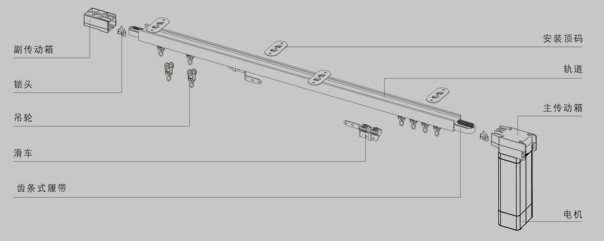

小型舞臺拉幕產品由電機,軌道, 主傳動箱,副傳動箱,主副滑車,吊輪,皮帶，控制系統等組成。工作原理:采用交流同步電動機作為動力，帶齒履帶輪安裝于傳動箱內，通過電動機一端的NW型式行星變速機構將動力傳給履帶。履帶被藏于特殊構造的鋁軌中，履帶是一種由高強度低伸長聚合材料制成的，在整個使用壽命中一直處于彈性形變狀態中；電機的另一端是控制盒通過一組行星齒輪，直接傳送給兩組帶差位輪結構的行星變速系統，同時控制兩只微動開關的接觸與斷開，從而達到控制電機的轉動與停止。
小型舞臺拉幕產品電機繞組采用雙繞組電容運行方式，控制雙繞組工作方式，使同步電機實現正轉與反轉。實現舞臺幕的開合。電機與傳動箱采用帶有鎖緊片的咬口連接方式，電機與電源之間采用自鎖接觸插件方式連接，給安裝、維修和調整帶來很大方便。 電機電路系統取消了傳統的限位開關，從而省卻了來回連接電線，使窗簾導軌整體上簡潔干凈。電機傳動系統最大限位距離為17米。
小型舞臺拉幕產品產品采用多重防護系統，設計合理，結構簡單，安裝方便，操作簡單,安全可靠，適用于各種大中小型舞臺。
技術參數
機型號:AE1101
電機功率:45W
使用電源：220V/50HZ
運行速度：0.15M/S
保護溫度：100℃
系統設計載重:45kg
應用范圍:最大寬度為:8米;吊輪布置:8-10個吊輪/米
