廣州電動遮陽百葉的簡便操作一直以來是人們對于遮陽的要求，廣州電動遮陽百葉產品不但實現了電動化，通過紅外線、無線電遙控或定時控制實現自動化，而且運用陽光、溫度、風等電子感應器，實現產品的智能化操作，不僅降低了勞動強度。

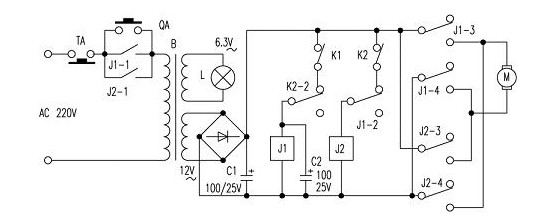

　　廣州電動遮陽百葉的電機電路使用元件少，可靠性高，操作方便，平時只用一只按鈕控制的開閉，開閉到位后，電路自動切斷220V交流電，既經濟又安全。該電路還可以通過另一只按鈕，保證電動遮陽百葉產品可以停在任何需要的位置。具體電路見附圖所示。
　　電源變壓器B、橋式整流堆和電容C1組成12V直流電源。繼電器J1、J2和行程開關K1、K2組成互鎖電源極性切換電路。
　　當按下按鈕QA時，220V交流電接通，指示燈L點亮，由于C2的存在，J1兩端的電壓不能突變，故J2優先吸合，J2－1閉合，電路自保，J2－2斷開，電路互鎖，J2－3、J2－4閉合，電機電機得電正轉，電動遮陽百葉產品開啟。電機完全開啟后，行程開關K2被拉線拉動而斷開，J2失電釋放，J2－1斷開，整個電路斷電停止工作。電機完全開啟后，再次按下QA時，由于K2斷開，J2不能吸合，J1吸合，J1－1閉合，電路自保，指示燈L點亮，J1－2斷開，電路互鎖，J1－3、J1－4閉合，電機得電反轉，電動遮陽百葉產品的電機閉合。電機完全閉合后，行程開關K1被拉線拉動而斷開，J1失電釋放，J1－1斷開，整個電路斷電停止工作。
當需要電動遮陽百葉產品的電機停在任意位置時，只要在電機運動過程中，按下按鈕TA即可。 需要說明的是，本電路控制的電動窗簾的電機開閉，是以開啟動作為優先的，即電動窗簾的電機只要不是呈完全開啟狀，當按下QA時，電機總是朝開啟方向運動。不過，日常使用時，電機一般是全開全閉循環動作的，所以?xún)H用一只按鈕QA就可以控制電動遮陽百葉產品的電機的開閉了。
　　電機要根據電動遮陽百葉產品的電機的質地和大小、重量來選取，變壓器、整流全橋和繼電器觸點容量則根據所選電機工作電流大小選取，J1、J2選用有4組觸點的12V直流繼電器，最好選用帶有插座的，這種繼電器使用時連線非常方便，行程開關選用帶有簧片的微動開關，其它元件按圖中標注選取。
